Cisco switch: Hướng dẫn xây dựng hệ thống Stacking cho 2 thiết bị switch Cisco 9300

Overview

Stacking switch là một công nghệ cho phép gom nhiều switch lại với nhau, cho phép quản lý một nhóm swicth giống như một switch. Đây là công nghệ cho phép failover giữa các switch mà không có downtime

Điểm mạnh

  • Quản lý tập trung
  • Khả năng thêm 1 switch vào stack đơn giản
  • Khả năng Redundancy và high availability cho mỗi member trong stack, bất kì 1 switch nào trong stack down cũng không làm ảnh hưởng toàn bộ stack. Thậm chí nhiều hơn 1 member down cũng vậy
  • Với stack chúng ta có thể tăng thêm member trong stack mà vẫn không làm mất đi tính đơn giản của mô hình
  • Không bị loop

Nhược điểm

  • Dây nối giữa các switch trong stack là dây chuyên dụng
  • Các switch trong cùng 1 stack phải đặt gần nhau
  • Chi phí cao
  • Số lượng member tối đa trong stack là 9

Hình ảnh thực tế về đấu nối của hệ thống Stack

Stack Member Priority Values

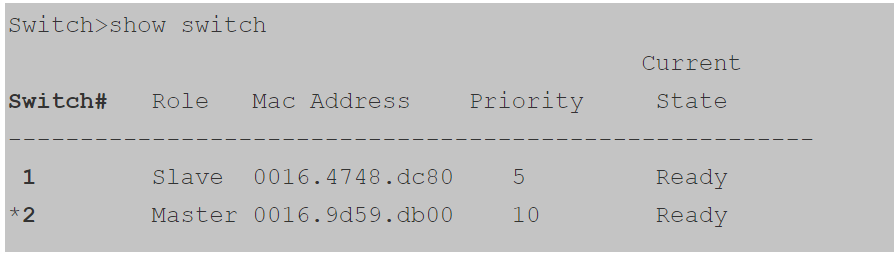

Stack member nào có chỉ số Priority cao nhất sẽ có tỉ lệ cao được bầu chọn làm Active switch. Chỉ số priority này có giá trị từ 1 đến 15. Giá trị priority mặc định là 1, bạn có thể kiểm tra thông số này thông qua câu lệnh show switch

Cấu hình Stack Switch

  • Kích hoạt tính năng Persistent MAC Address: Khi kích hoạt tính năng này, sẽ có 1 cảnh báo về những hậu quả của tính năng này. Khi kích hoạt tính năng này, sẽ có 1 khoảng thời gian delay trước địa chỉ MAC của stack chuyển sang địa chỉ MAC của switch active mới
  • Thiết lập chỉ số priority cho stack member

switch stack-member-number priority new-priority-number

  • Xoá 1 switch khỏi stack

Tháo cable stack, và kết nối cable giữa các member còn lại trong stack, sau đó mới sử dụng câu lệnh: no switch stack-member-number provision

  • Kiểm tra và upgrade switch không tương thích trong stack
